Много написано про преимущества LED светильников. Поговорим о недостатках.

В отличии от ламп накаливания, светодиод, практически, не обладает инерционностью.

А значит это, что если светильник запитан от сети переменного тока, то если не принимать специальных мер, он будет малозаметно мерцать с удвоенной частотой сети, а именно, 100 раз в секунду.

На первый взгляд, это незаметно, но подобное освещение прилично утомляет.

Еще более заметна пульсация если использовать диммирование.

Для экспериментов я закупил на Aliexpress кучку вполне приличных с виду недорогих спотов. Вот таких.

 Первое впечатление - вполне приятные светильники. Нейтрального белого (3000К) света

Заботливые Китайцы даже прислали на 10% больше спотов. Как я понял, на случай брака.

Диммируются.

После инсталляции, заподозрив неладное, я посмотрел на светильники через камеру смартфона

На фото изображение в контрастную полоску. Что свидетельствует о серьезном уровне пульсации.

Для разбирательства с вопросом был собран вот такой стенд:



Последовательно со светильником был подключен резистор номиналом 8 Ом и при помощи осциллографа было зафиксировано падение напряжение на этом резисторе. Соответственно, далее приведены диаграммы тока через светодиоды.

(Внимание, если будете повторять эксперимент НЕ заземляйте осциллограф. У меня нет уверенности в том, что китайский драйвер светодиодов дает гарантированную гальваническую развязку от сети. Есть хорошая вероятность уничтожить дорогой прибор)

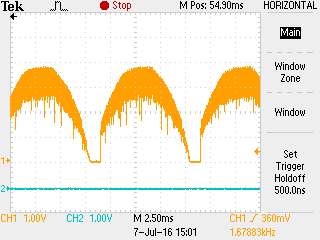

вот так выглядит диаграмма тока при максимальном уровне диммирования.



а вот так в случае "приглушенного" света

Комментарии излишни

Драйвер светодиодов абсолютно не занимается стабилизацией тока, проходящего через светодиоды. Отсюда гигантский уровень пульсации.

Ну что же. Поставим на выход драйвера конденсатор емкостью 1000 мФ

 Это максимум диммера

 А это ближе к минимуму

Намного лучше, не правда ли?

Камера смартфона такой уровень пульсации, фактически, не замечает.

Update спустя пару лет:

За это время, из 40 драйверов светильников 10 штук постепенно но с грохотом взорвались )

В основном, выходит из строя высоковольтный конденсатор.

Драйвера по мере "взрывания" меняю на приличные эквиваленты.

Сами споты надежнее - вышло из строя всего пара штук. В целом эксперимент надо признать не очень удачным. К выбору спотов надо подходить ответственнее.
